Die Implementierung eines Unified Namespace (UNS) beginnt selten als globales Enterprise-Projekt. Der typische Weg führt vom Pilotprojekt mit 20 Maschinen in einer Produktionslinie über standortweite Rollouts bis hin zu global verteilten Multi-Site-Architekturen. Die Evolution des Unified Namespace (UNS) vollzieht sich dabei in klar definierbaren Stufen – jede mit spezifischen technischen Charakteristika, Skalierungseigenschaften und Use Cases. IT/OT-Architekten stehen vor der Frage: Welche Architektur passt zu meinen aktuellen Anforderungen? Wann ist der Wechsel zur nächsten Stufe erforderlich? Dieser Artikel beschreibt die vier zentralen Evolutionsstufen des Unified Namespace – vom Single-Broker-Setup bis zum NATS Supercluster – und bietet klare Entscheidungshilfen für die Architekturwahl.

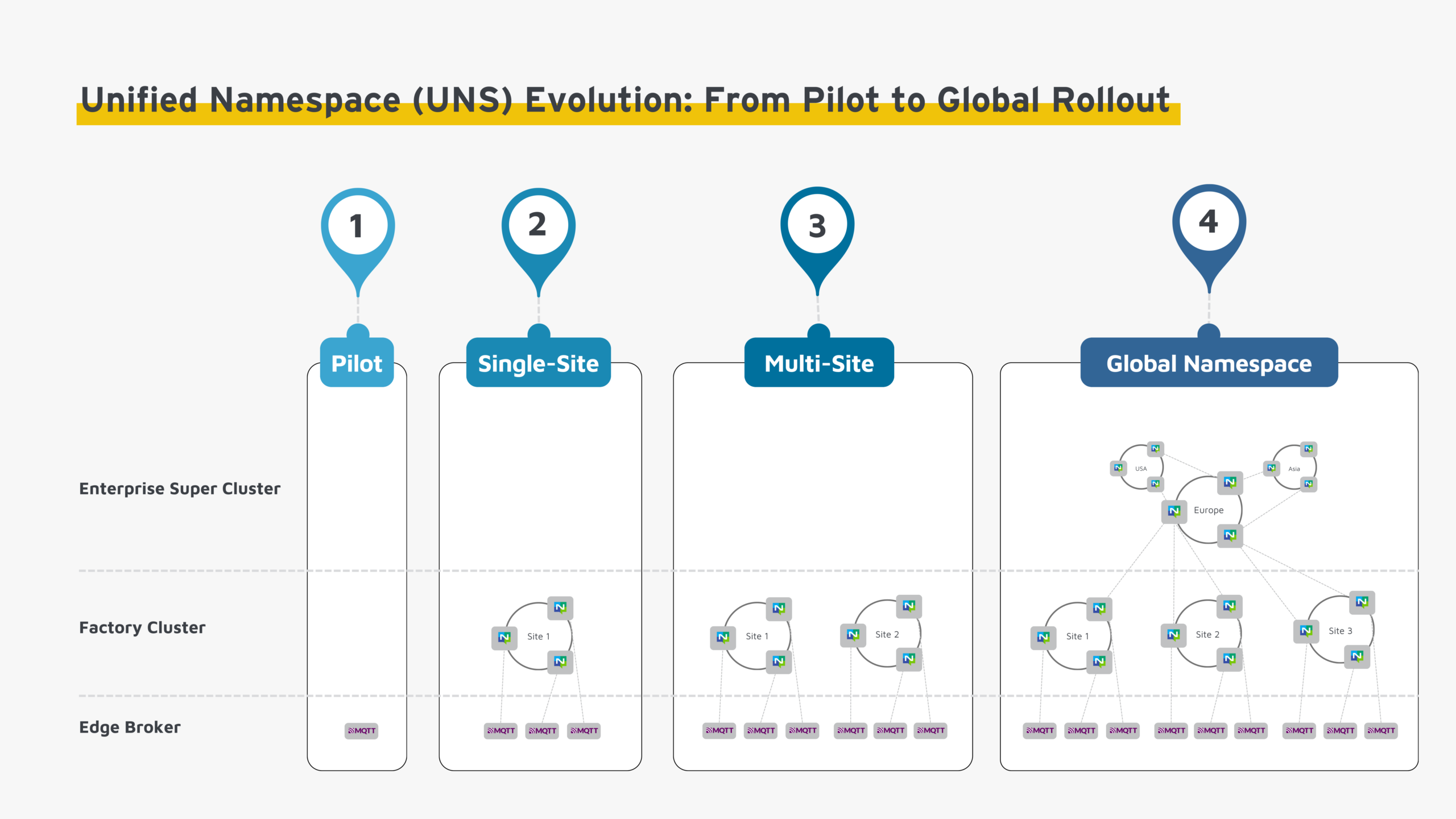

Evolutionsstufen des Unified Namespace (UNS): 4 Phasen
Die Wahl der richtigen UNS-Architektur ist keine rein technische Entscheidung, sondern eine strategische Weichenstellung. Over-Engineering – etwa der Start mit einem Broker Cluster für 30 Maschinen – erzeugt unnötige Komplexität und bindet Ressourcen. Under-Engineering – ein Single-Broker-Setup für 500 Maschinen über drei Standorte – führt zu Performance-Problemen, fehlender Redundanz und mangelnder Skalierbarkeit.
Hinweis: Ein Unified Namespace (UNS) umfasst neben dem Message Broker weitere Komponenten wie Edge-Gateways, Governance und Data Harmonization Layer (siehe Details). Dieser Artikel fokussiert sich auf die Evolution der Broker-Architektur – die Peripherie-Komponenten skalieren in jeder Stufe entsprechend mit.
Evolutionstreiber erkennen
Die Evolution des Unified Namespace (UNS) wird von konkreten Anforderungen getrieben:
- Skalierung: Anzahl der angebundenen Maschinen, Edge-Gateways und Datenströme
- Verfügbarkeit: Toleranz gegenüber Broker-Ausfällen (High Availability)
- Standorte: Anzahl der geografischen Produktionsstandorte
- WAN-Verfügbarkeit: Stabilität und Bandbreite der standortübergreifenden Netzwerkverbindungen
- IT-Analytics: Bedarf an globaler Datensicht für Multi-Site-Auswertungen
Diese Treiber definieren, welche der vier Evolutionsstufen für eine Organisation die richtige ist. Leitprinzip dabei: So einfach wie möglich (niedrigere Stufen), so komplex wie nötig (höhere Stufen). Komplexität ist kein Selbstzweck, sondern Antwort auf konkrete, nachgewiesene Anforderungen.
Stufe 1: Pilot (Local Single-Broker)
Die erste Stufe der Evolution des Unified Namespace (UNS) ist das Single-Broker-Setup: Ein einzelner Message Broker – NATS oder MQTT – aggregiert alle Daten eines Standorts. Alle Edge-Gateways verbinden sich mit diesem einen Broker. Typisches Deployment: VM, Edge-Server oder Industrie-PC direkt im Werk.
Architektur und Struktur
- Ein Broker-Node: Keine Cluster-Konfiguration, kein Failover
- Lokale Datenverarbeitung: Alle Nachrichten bleiben im Werk, kein WAN-Transfer
- Einfaches Deployment: Installation auf einem einzelnen Host, keine verteilte Konfiguration
- Direktverbindungen: Edge-Gateways verbinden sich direkt mit Broker-IP
Charakteristika
- Einfachheit: Minimale Konfiguration, keine Cluster-Orchestrierung
- Single Point of Failure (SPOF): Broker-Ausfall stoppt Datenfluss
- Performance-Grenzen: Ein Node limitiert Durchsatz auf ~200.000 Messages/sec (je nach Broker / Hardware)
- Standort-Autonomie: Werk ist unabhängig von WAN-Verbindung
- Architekturkomplexität: Niedrig
Use Case
- Pilotprojekte zur Evaluierung der UNS-Architektur
- Einzelne Produktionslinien mit <50 Maschinen
- Dedizierte Shopfloor-Netzwerk-Infrastruktur ohne HA-Anforderungen
- Proof-of-Concept-Deployments vor Produktivbetrieb
Evolutionstreiber: Wann zur nächsten Stufe?
- High Availability erforderlich: Produktionsstopp bei Broker-Ausfall ist nicht tolerierbar
- Performance-Grenzen erreicht: Broker verarbeitet >200.000 Messages/sec, Latenz steigt
- Kritikalität steigt: UNS wird von Pilotprojekt zu produktionskritischem System
Stufe 2: Single-Site (Local Broker Cluster)
Stufe 2 der UNS-Evolution führt Clustering ein: Statt einem einzelnen Broker bilden drei oder mehr NATS-Server einen Cluster. Jeder Node im Cluster verbindet sich mit jedem anderen – eine Full-Mesh-Topologie. Edge-Gateways verbinden sich mit dem Cluster, nicht mit einem einzelnen Node. Fällt ein Broker-Node aus, übernehmen die verbleibenden Nodes die Last.
Architektur und Struktur
- NATS-Cluster: Mindestens 3 Nodes (empfohlen: ungerade Anzahl für Quorum)
- Full Mesh: Jeder NATS-Server ist mit jedem anderen verbunden
- Datenreplikation: Nachrichten werden über alle Cluster-Nodes verteilt
Charakteristika
- High Availability (HA): Kein Single Point of Failure – Cluster funktioniert bei Ausfall einzelner Nodes weiter
- Horizontale Skalierung: Performance-Steigerung durch Hinzufügen weiterer Nodes
- Standort-Autonomie: Cluster bleibt lokal im Werk, kein WAN erforderlich
- Automatisches Failover: Clients reconnecten automatisch zu verfügbaren Nodes
- Architekturkomplexität: Mittel
Use Case
- Produktive UNS-Deployments mit >50 Maschinen
- Kritische Produktionssysteme, bei denen Downtime zu Produktionsstopps führt
- Werke mit 24/7-Betrieb und HA-Anforderungen
Evolutionstreiber: Wann zur nächsten Stufe?
- Multi-Site-Rollout: Weitere Werke oder geografische Standorte werden angebunden
- Standort-Isolation: Jedes Werk soll autark operieren können
- Governance über Standorte: Zentrale Namespace-Verwaltung bei lokaler Ausführung
Stufe 3: Distributed Multi-Site (Multi-Site Cluster)
Stufe 3 der Evolution des Unified Namespace (UNS) ist die Distributed Multi-Cluster-Architektur: Jeder Standort – etwa Werk Berlin, Werk Shanghai, Werk Chicago – betreibt ein eigenständiges lokales NATS-Cluster (3+ Nodes). Die Cluster sind nicht miteinander verbunden. Jedes Werk operiert mit seinem eigenen, isolierten Namespace vollständig autark.
Architektur und Struktur
- Isolierte Cluster: Jeder Standort hat ein eigenständiges NATS-Cluster (3+ Nodes)
- Keine Intercluster-Kommunikation: Cluster sehen sich gegenseitig nicht
- Lokale Namespaces: Jedes Werk definiert eigene ISA-95-Hierarchie (z.B.
werk01.line01.robot01,werk02.line01.robot01) - Zentrale Governance: Namespace-Standards werden zentral über i-flow Hub verwaltet
Charakteristika
- Vollständige Standort-Autonomie: Jedes Werk funktioniert autark bei WAN-Ausfall – lokale Pub/Sub-Kommunikation bleibt unbeeinträchtigt
- Minimale Latenz: Lokale Shopfloor-Kommunikation <5 ms (kein WAN-Round-Trip)
- Keine globale Datensicht: IT-Systeme können nur mittels jeweiliger Cluster Verbindungen standortübergreifend abfragen
- Architekturkomplexität: Mittel
Use Case
- Multi-Site-Produktionsnetzwerken mit <5 Standorten
- Werken, die unabhängig operieren (keine globale Datenaggregation erforderlich)
- Organisationen mit instabiler oder teurer WAN-Infrastruktur
- Erste Rollouts in Multi-Standort-Umgebungen
Evolutionstreiber: Wann zur nächsten Stufe?
- Globale IT-Analytics: Produktionsvergleich zwischen Werken, Multi-Site-OEE-Dashboards
- Multi-Site ML-Modelle: Machine-Learning-Algorithmen benötigen Daten aller Standorte
- Zentrale Datensicht: Executive Dashboards für globale Produktionskennzahlen
- Hybrid-Cloud-Strategie: Edge bleibt lokal, IT-Analytics läuft in Cloud mit globalem Zugriff
Stufe 4: Global Namespace (NATS Supercluster)
Stufe 4 ist die höchste Evolutionsstufe des Unified Namespace (UNS): Der NATS Supercluster föderiert mehrere regionale NATS-Cluster zu einem global adressierbaren Namespace. Jeder Standort betreibt weiterhin sein lokales 3-Node-Cluster, aber diese Cluster sind via gateway-Verbindungen vernetzt. Das Ergebnis: Standort-Autonomie bleibt erhalten, aber IT-Systeme können Daten aller Standorte global abonnieren.
Architektur und Struktur
- NATS Supercluster: Föderation mehrerer regionaler Cluster über Gateway-Verbindungen
- Lokale Cluster pro Standort: Jedes Werk betreibt weiterhin eigenständiges 3-Node-Cluster
- Gateway Connections: NATS-Feature zur Vernetzung separater Cluster
- Global adressierbarer Namespace: ISA-95-Hierarchie ist global eindeutig (
berlin.werk01.line01.robot01,shanghai.werk02.line01.robot01)
Funktionsweise: Subject Interest Propagation
Der NATS Supercluster funktioniert über intelligentes, interest-basiertes Routing:
- Lokale Pub/Sub bleibt lokal: Nachrichten innerhalb eines Clusters (z.B.
berlin.werk01.line01.robot01.temperature) bleiben im Berlin-Cluster – kein WAN-Transfer - Subject Interest Propagation: Wenn ein Subscriber in Shanghai
berlin.werk01.>abonniert, propagiert NATS dieses Interest über die Gateway-Verbindung nach Berlin - On-Demand-Routing: Nur Nachrichten mit aktiven Remote-Subscribern werden über WAN geroutet – spart Bandbreite
- Globale Subscriptions: IT-Systeme können mit einem einzigen Wildcard-Subscribe (
*.werk*.line01.>) Daten aller Standorte aggregieren
Charakteristika
- Standort-Autonomie bei WAN-Ausfall: Lokale Pub/Sub-Kommunikation funktioniert weiterhin – nur Remote-Subscriptions sind betroffen
- Latenz-optimiert für Edge: Shopfloor-Kommunikation bleibt lokal (<5 ms), keine Latenz durch WAN
- Globale Skalierbarkeit: Neue Standorte fügen eigenen Cluster hinzu – keine zentrale Broker-Last
- Bandbreiten-Effizienz: Subject-Interest-basiertes Routing – nur benötigte Daten über WAN
- Global föderierter Namespace: Einheitliche ISA-95-Hierarchie über alle Standorte
- Architekturkomplexität: Hoch
Use Case
- Globale Multi-Site-Produktionsnetzwerke mit >5 Standorten
- IT-Analytics mit globaler Datensicht (Multi-Site-OEE-Dashboards, Produktionsvergleich zwischen Werken)
- WAN-Verbindungen verfügbar aber Ausfälle möglich (z.B. transkontinentale Verbindungen)
- Hybrid-Cloud-Strategie: Shopfloor-Echtzeit lokal, IT-Analytics global in Cloud
- Konzerne mit zentralen Data-Science-Teams, die globale Produktionsdaten benötigen
Vergleichstabelle: Alle Stufen im Überblick
Die folgende Tabelle fasst die vier Evolutionsstufen des Unified Namespace (UNS) zusammen und ermöglicht direkten Vergleich:
| Stufe | Architektur | Struktur | Autonomie & Latenz | Skalierung & HA | Typischer Use Case | Komplexität |
|---|---|---|---|---|---|---|
| 1 | Single-Broker (Local UNS) | Ein Broker im Werk (VM/Edge PC), kein Clustering | Vollständig lokal, WAN-unabhängig | Kein HA, SPOF, limitierte Performance | Pilotprojekt, <50 Maschinen, keine HA-Anforderung | Niedrig |
| 2 | Local Broker Cluster (HA UNS) | Lokales Cluster (3+ Nodes), Full Mesh im Werk | Lokal, WAN-unabhängig | High Availability, horizontale Skalierung im Werk | Produktiv-Rollout >50 Maschinen, Ausfall nicht tolerierbar | Mittel |
| 3 | Distributed Multi-Cluster (Multi-Site UNS) | Mehrere Werke, jeweils eigenes Cluster, nicht verbunden | Autonom pro Standort, <5 ms lokal | HA pro Werk, keine globale Datensicht | Multi-Site (<5 Standorte), Werke operieren unabhängig | Mittel |
| 4 | NATS Supercluster (Global UNS) | Mehrere lokale Cluster föderiert über Gateways, global adressierbarer Namespace | Autonom bei WAN-Ausfall, lokal <5 ms, globale Subscriptions möglich | Globale Skalierbarkeit, kein zentraler Bottleneck, WAN-effizientes Routing (interest-based) | Globales Produktionsnetzwerk (>5 Standorte), globale Analytics & OEE | Hoch |
Entscheidungshilfe: Welche Stufe ist die richtige?
Die Wahl der richtigen Evolutionsstufe des Unified Namespace (UNS) hängt von klar messbaren Kriterien ab. Die folgende Entscheidungslogik hilft bei der Auswahl:
Evaluationskriterien
- Anzahl Maschinen/Edge-Gateways: <50 → Stufe 1, >50 → Stufe 2+
- High-Availability-Anforderung: Ja → mindestens Stufe 2
- Anzahl Standorte: 1 → Stufe 1/2, 2-5 → Stufe 3, >5 → Stufe 4
- WAN-Verfügbarkeit: Instabil/teuer → Stufe 3, stabil → Stufe 4 möglich
- Globale IT-Analytics: Nein → Stufe 3, Ja → Stufe 4
- Team-Kompetenz: Grundlagen → Stufe 1/2, fortgeschritten → Stufe 3/4
Decision Flow
- Ist dies ein Pilotprojekt oder <50 Maschinen?
- Ja → Stufe 1 (Single-Broker)
- Nein → Weiter zu 2
- Ist High Availability erforderlich?
- Ja, aber nur 1 Standort → Stufe 2 (Local Cluster)
- Nein, aber 1 Standort → Stufe 1
- Ja, mehrere Standorte → Weiter zu 3
- Benötigt IT-Analytics globale Datensicht über alle Standorte?
- Nein → Stufe 3 (Distributed Multi-Cluster)
- Ja → Stufe 4 (NATS Supercluster)
Häufige Fehlentscheidungen
- Over-Engineering: Supercluster für 30 Maschinen in einem Werk – unnötige Komplexität
- Under-Engineering: Single-Broker für 500 Maschinen über drei Standorte – Performance- und HA-Probleme vorprogrammiert
- Stufen überspringen: Von Stufe 1 direkt zu Stufe 4 ohne Erfahrung mit Clustering – hohes Risiko
Best Practices für den Evolutionspfad
Die Evolution des Unified Namespace (UNS) sollte schrittweise erfolgen. Folgende Best Practices haben sich in der Praxis bewährt:
1. Start Small, Scale Smart
- Beginnen Sie mit Stufe 1 (Single-Broker) für Pilotprojekte
- Sammeln Sie Erfahrung mit Topic-Design, Data Modeling und Pub/Sub-Patterns
- Skalieren Sie erst bei nachgewiesenem Bedarf zur nächsten Stufe
2. Evolutionstreiber beobachten
- Monitoren Sie Performance-Metriken (Messages/sec, Latenz, CPU/RAM des Brokers)
- Dokumentieren Sie Downtime-Vorfälle als Trigger für HA-Anforderungen
- Tracken Sie Anzahl angebundener Maschinen und Standorte
3. Stufe für Stufe migrieren
- Überspringen Sie keine Stufen – jede bringt neue Komplexität mit sich
- Migrieren Sie von Stufe 1 → 2 durch Cluster-Aufbau mit zusätzlichen Nodes
- Von Stufe 2 → 3 durch Rollout weiterer lokaler Cluster an neuen Standorten
- Von Stufe 3 → 4 durch Aktivierung von Gateway-Verbindungen zwischen Clustern
4. Governance von Anfang an
- Definieren Sie Topic-Namenskonventionen bereits in Stufe 1
- Nutzen Sie ISA-95-konforme Hierarchien:
enterprise/site/area/line/cell/signal - Dokumentieren Sie Data Dictionary zentral (z.B. über i-flow Hub)
- Halten Sie Namespaces konsistent über alle Standorte hinweg
5. Monitoring etablieren
- Implementieren Sie Broker-Monitoring ab Stufe 1 (z.B. Prometheus + Grafana)
- Tracken Sie: Messages/sec, Topic Count, Connection Count, Memory Usage
- Nutzen Sie Metriken als Entscheidungsgrundlage für Skalierung
Fazit
Die Evolution des Unified Namespace (UNS) vollzieht sich in vier klar definierbaren Stufen – vom Single-Broker-Setup für Pilotprojekte bis zum global föderierten NATS Supercluster für Konzerne mit Dutzenden Produktionsstandorten. Jede Stufe hat spezifische technische Charakteristika, Skalierungseigenschaften und Use Cases. Die richtige Architekturwahl ist entscheidend: Over-Engineering erzeugt unnötige Komplexität, Under-Engineering führt zu Performance-Problemen und fehlender Redundanz. Drei zentrale Erkenntnisse
- Evolutionär denken, nicht revolutionär: Beginnen Sie mit der einfachsten Architektur (Stufe 1), die Ihre aktuellen Anforderungen erfüllt. Skalieren Sie schrittweise bei nachgewiesenem Bedarf.
- Autonomie und Skalierbarkeit in Balance: Stufe 3 (Distributed Multi-Cluster) bietet maximale Standort-Autonomie, Stufe 4 (Supercluster) maximale Flexibilität für IT-Analytics. Die Wahl hängt von WAN-Verfügbarkeit und Analytics-Anforderungen ab.
- Governance vor Technik: Konsistente Topic-Namespaces und ISA-95-konforme Hierarchien sind wichtiger als die Wahl der Evolutionsstufe. Etablieren Sie Standards in Stufe 1 – sie tragen durch alle späteren Stufen.
